표피효과(Skin Effect)에 의해 교류 전류는 주파수가 높아지면 도체의 깊은 부분에 흐르기 어려워지고 표면으로 흐르게 됩니다.

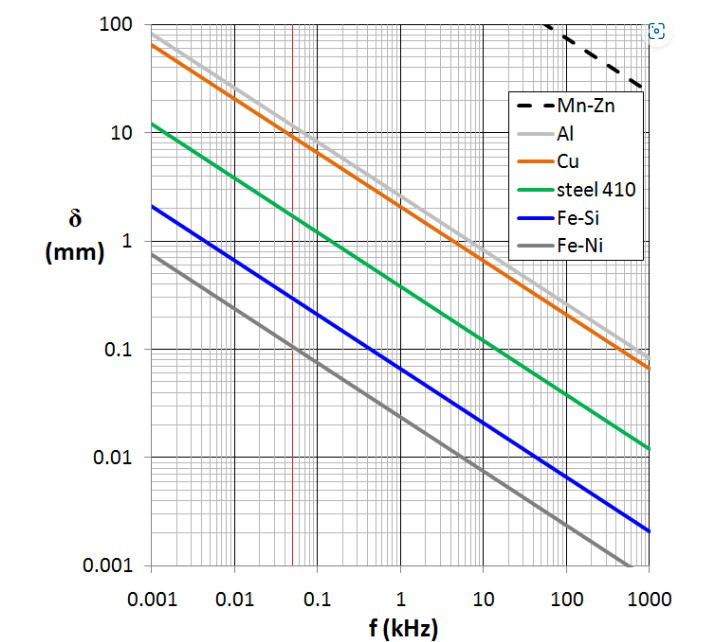

작은 결함을 찾기 위해서는 높은 주파수를 사용해야 하지만, 높은 주파수는 아래 그림과 같이 침투 깊이가 깊지 않습니다. 따라서 작은 결함을 탐지하면서 침투 깊이도 보장하는 방법은 캐리어 주파수를 이용하는 것입니다.
무선통신에서 사람의 목소리는 약 0.2~2 kHz입니다. 낮은 주파수는 멀리까지 도달하지 못하므로, 예를 들어 1 MHz 정도의 캐리어 주파수(반송파)에 목소리 주파수를 실어서 멀리까지 보냅니다.
와전류 검사에서도 비슷한 방법으로, 캐리어 주파수를 이용하여 깊은 곳까지 와전류 탐상 주파수를 실어 보내 탐지합니다.
이러한 방식은 안쪽 깊숙한 곳에서 발생하는 크랙 및 기공, 불순물을 찾아내는 데 효과적입니다.
